Узлы учета (СИКН, СИКГ, СИКЖ)

В общем случае система учета в автоматизированном режиме осуществляет обработку сигналов, поступающих от датчиков, измерение и вычисление количества и показателей качества рабочей среды (жидкая, сжиженная или газовая), дистанционный контроль и управление технологическим процессом, выполняет обмен между узлом учета и информационно-управляющей системой верхнего уровня.

В зависимости от требований Заказчика могут включать в себя: входной/выходной коллекторы, блок фильтров/сепараторов, блок подготовки рабочей среды, систему отбора проб, блок измерительных линий, блок измерения качества, систему дренажа закрытого типа, узел подключения передвижной поверочной установки и эталонной поверочной установки, систему промывки, байпасную линию, систему сбора и обработки информации, инженерные системы, в том числе: систему вентиляции, отопления, рабочего и аварийного освещения, контроля загазованности, заземления, пожарной сигнализации.

Область применения – системы измерения количества и показателей качества рабочей среды, технологические установки химической, нефтеперерабатывающей, нефтехимической, нефтяной и газовой отраслей промышленности.

Среди реализуемых автоматизированных функций систем учета стоит выделить:

• измерение и вычисление массы, объема и расхода среды, приведённого к стандартным условиям;
• измерение технологических параметров (давления, температуры и плотности);
• определение физико-химического состава газа (хроматография, определение точки росы по воде и углеводородам);
• индикация текущих и накопленных значений, измеренных и вычисленных параметров;
• архивирование и вывод на печать карты параметров, суточных значений количества и среднесуточных значений измеренных параметров.

Технологический комплекс узла учета поставляется на место эксплуатации в собранном виде (или разобранном по фланцевым соединениям) на металлоконструкциях платформы, блок-контейнеры, блок-боксы, которые обеспечивает возможность его передислокации.

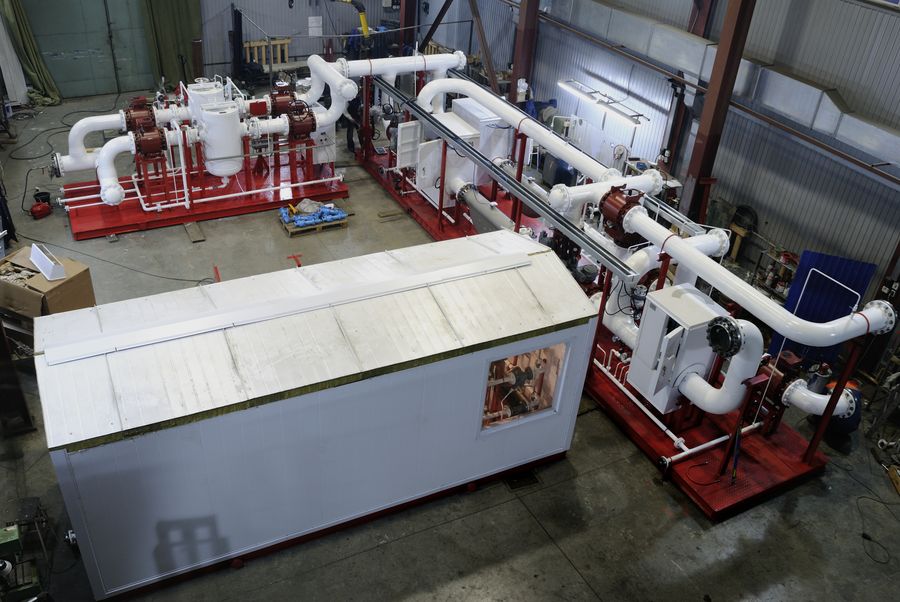

Узлы учета нефти (СИКН), производимые НИЦ «ИНКОМСИСТЕМ», предназначены для эксплуатации с высоким давлением, в коррозионно-активных средах, содержащих сероводород.

Узел учета нефти используется для:

• измерения в автоматизированном режиме с требуемой точностью массы нефти и нефтепродуктов;
• определения в автоматизированном режиме показателей качества (плотность, вязкость, влагосодержание, давление, температура) и формирования объединенной пробы;
• регистрации информации на автоматизированном рабочем месте оператора и передачи информации в систему диспетчерского контроля и управления.

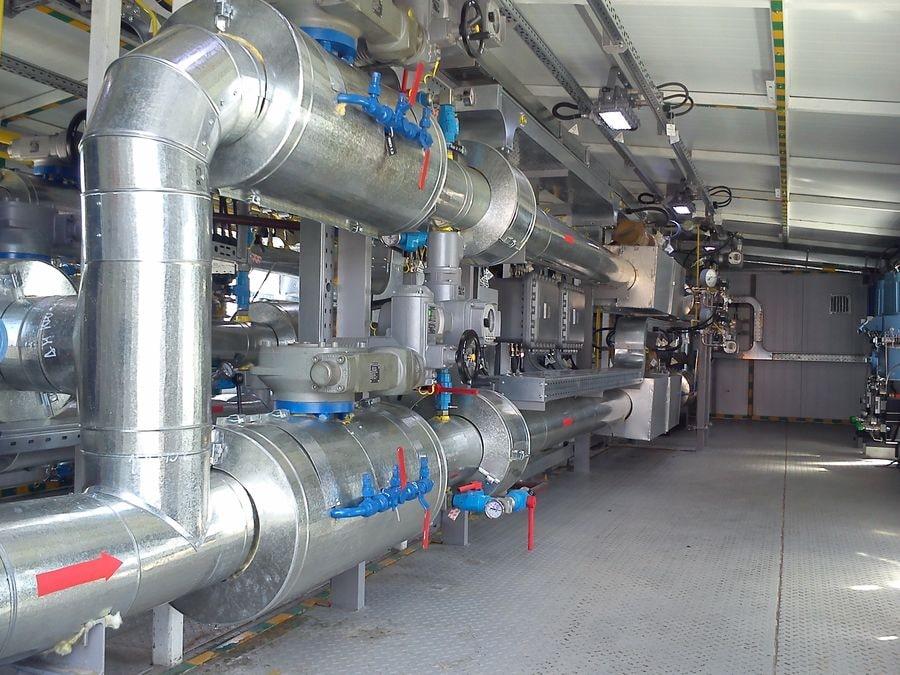

Узлы учета газа (СИКГ) предназначены для непрерывных автоматизированных измерений и вычислений количества и показателей качества газа.

В качестве рабочей среды используется природный, попутный, отбензиненный сухой газ, добываемые и транспортируемые газо-нефтедобывающими организациями и вырабатываемые газо-нефтеперерабатывающими заводами.

СИКГ могут быть сконструированы для непрерывных автоматизированных измерений и вычислений количества и показателей газа в системах высокого давления, а также при макроклиматических условиях от -60°С по требованию заказчика.

Узел учета жидких и сжиженных сред (СИКЖ) – узлы измерения количества и показателей качества газового конденсата, деэтанизированного газового конденсата, широкой фракции легких углеводородов, пластовой воды и других сред.

Преимуществом производства узлов учета нефти, газа, жидких и сжиженных сред компанией НИЦ «ИНКОМСИСТЕМ» является то, что данный вид работ включает в себя полное проектирование систем учета, строительство, монтаж и пусконаладочные работы специалистами компании. Учитываются все требования заказчика для дальнейшей успешной эксплуатации системы.

В системах измерения и учета, производимых НИЦ «ИНКОМСИСТЕМ», применяются различные типы преобразователей расхода, такие как:

• Ультразвуковые расходомеры – обладают устойчивостью к вибрациям и ударам, могут монтироваться на трубопроводы больших диаметров, работают в среднем динамическом диапазоне измерений;
• Кориолисовые расходомеры – массовый расход измеряется напрямую, осадки или загрязнения не влияют на результаты измерений, подходят для измерения всех типов жидкости;
• Вихревые расходомеры – подходят для измерения расхода газов, технического воздуха, движущихся частей в конструкции нет;
• Расходомеры перепада давления – универсальны в применении, используются для измерения расхода, большинства однофазных и многих двухфазных, сред при самых различных давлениях и температурах.
