Контроллеры АБАК

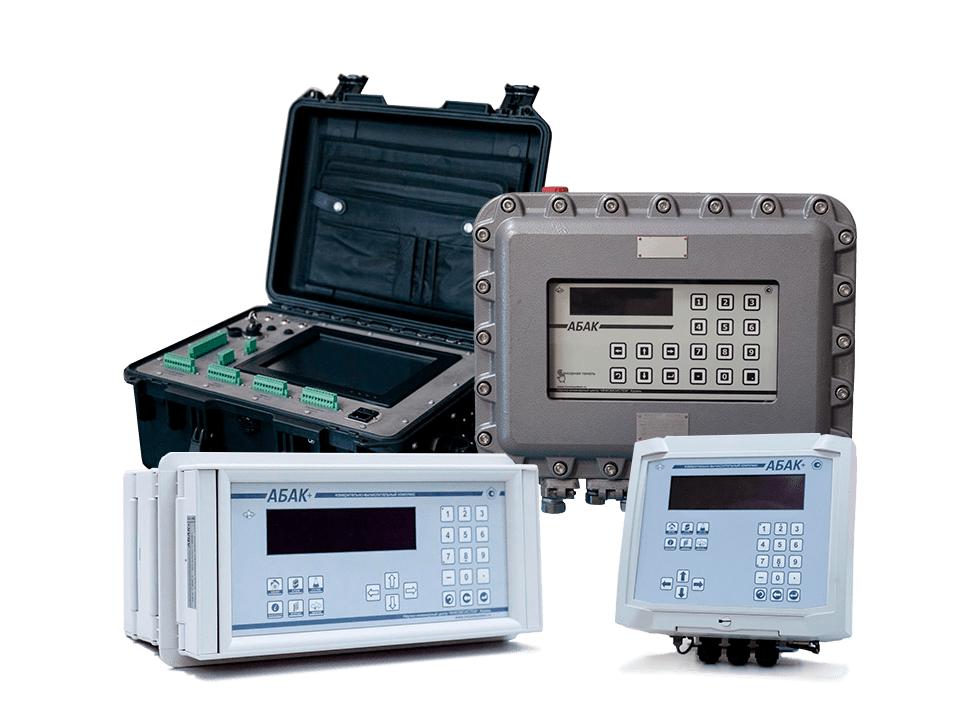

Измерительно-вычислительный комплекс АБАК+

Назначение

Комплексы измерительно-вычислительные расхода и количества жидкостей и газов «АБАК+» (ИВК АБАК+) предназначены для измерения и вычисления расхода, массы, объема нефти, нефтепродуктов, жидких углеводородных сред, однофазных и однородных по физическим свойствам жидкостей, объемного расхода и объема газа, приведенных к стандартным условиям.


Измерительно-вычислительный комплекс АБАК+

Совместно с первичными преобразователями расхода, давления, температуры, плотности, вязкости, влажности, массы и состава используются в системах коммерческого учёта, газоизмерительных станциях (ГИС), газораспределительных пунктах (ГРП) и газораспределительных станциях (ГРС), приёмо-сдаточных пунктах (ПСП), других технологических объектах в различных отраслях промышленности.

В качестве преобразователей расхода используются сужающие устройства с датчиками перепада давления, датчики расхода с выходным числоимпульсным, частотным, токовым сигналом или цифровым выходным протоколом.

Основные характеристики ИВК АБАК+

  • функция блока программного управления автоматическими клапанами и устройствами, задающим общий объем и частоту отбора точечных проб КГН (а также ШФЛУ, СУГ, нефти и нефтепродуктов) в зависимости от расхода для применения в автоматических накопительных пробоотборных системах АНПС;
  • поддержка 12 независимых измерительных линий (с разными типами сред по каждой из линий) и различными видами расходомеров (объемные, массовые, на диафрагмах, трубах Вентури и т.д.);
  • поддержка поточных хроматографов, плотномеров, анализаторов точки росы по воде и углеводородам, поточных влагомеров, вискозиметров и пробоотборников;
  • более 40 встроенных методик измерений;
  • прием и выдача аналоговых, частотных, дискретных сигналов;
  • поддержка подключения датчиков и вторичных приборов по цифровым протоколам;
  • встроенные резервированные интерфейсы Ethernet, RS-232/485, CAN;
  • USB порт с поддержкой режима «host» (поддержка внешних USB накопителей, возможность подключения USB принтера);
  • диапазон рабочих температур от -40 до +70 °С, защита IP65;
  • потребление от 4 Вт;
  • «горячая» замена модулей ввода-вывода;
  • стандартное решение для резервирования вычислителей;
  • автоматическая поверка и КМХ с формированием протоколов;
  • аттестованное ПО для формирования отчетов Генератор отчетов «АБАК Reporter» с поддержкой шаблонов;
  • встроенная современная система программирования CoDeSys V3 с возможностью программирования на 5 языках МЭК 61131-3 для задач локальной автоматизации и реализации дополнительных алгоритмов

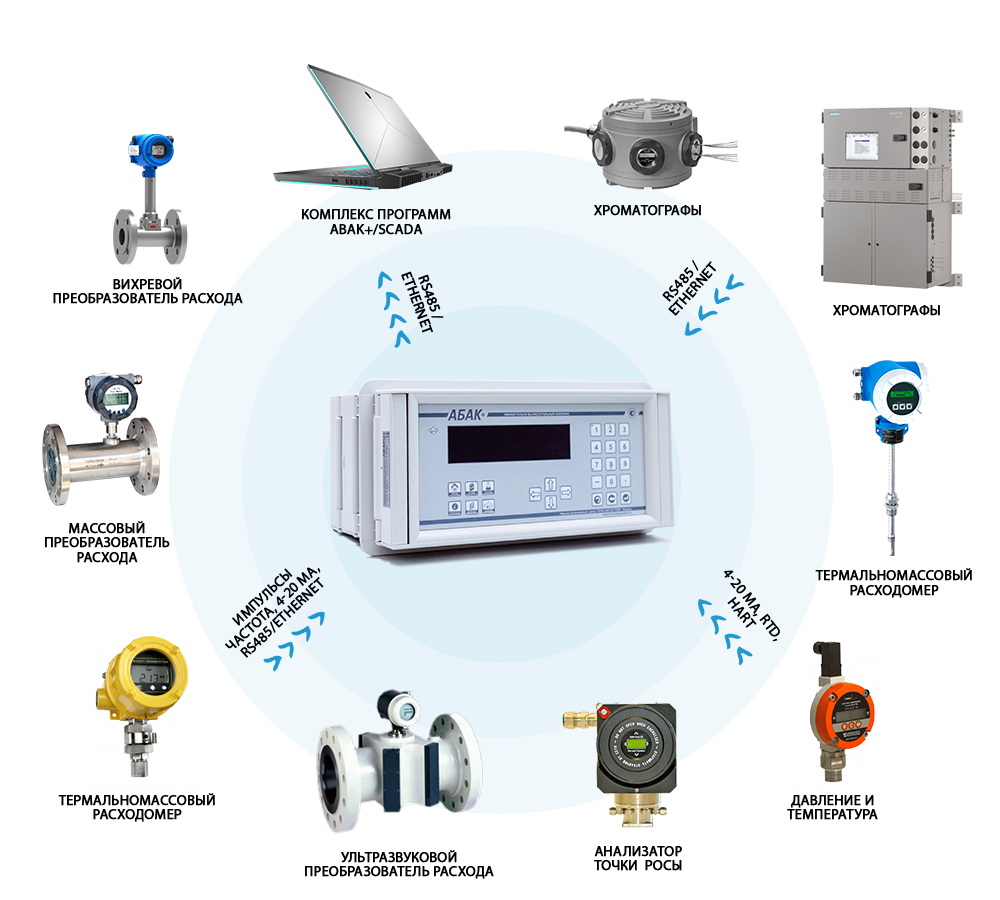

Варианты построения систем учета газа на базе ИВК АБАК+
Варианты построения систем учета газа на базе ИВК АБАК+
Варианты построения систем учета нефти и нефтепродуктов на базе ИВК АБАК+
Варианты построения систем учета нефти и нефтепродуктов на базе ИВК АБАК+

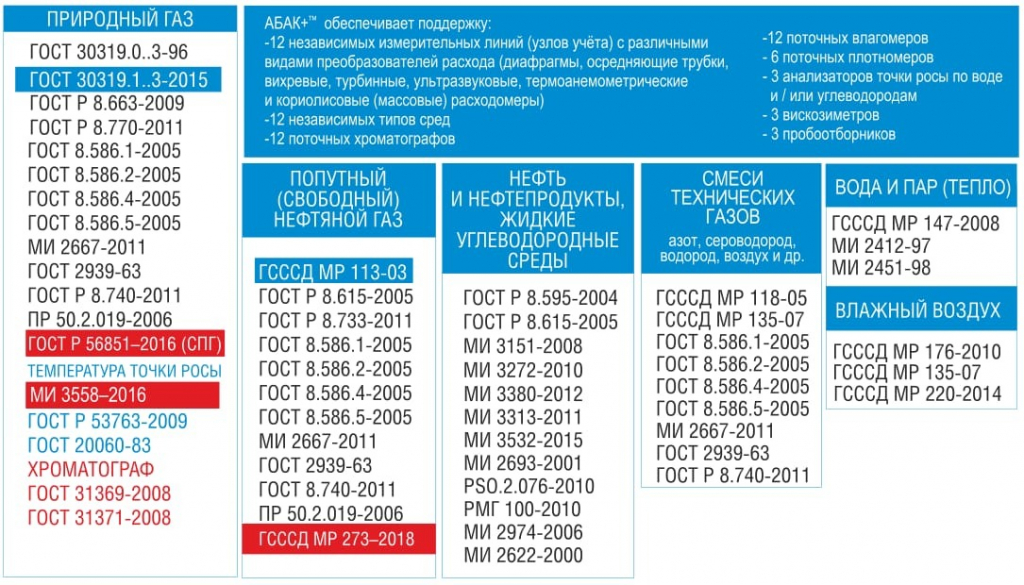

Поддерживаемые среды и методики измерений
Поддерживаемые среды и методики измерений

Варианты исполнения

  1. Стандартные исполнения

Исполнения К1, К2, К3 отличаются только конструктивом (способом крепления). Исполнение К4 (компактное) отличается количеством подключаемых сигналов.

Стандартные исполнения К1 и К2 позволяют быстро отключать и подключать клеммный блок, куда заводятся все сигналы. Это позволяет производить удобный монтаж, например, в условиях ограниченного пространства, а также выполнять быстрый демонтаж и последующий монтаж ИВК АБАК+ с целью проведения поверки.

ИВК АБАК+ К1 ИВК АБАК+ К1 в открытом состоянии

Стандартное исполнение К3 предназначено для врезки в щит. Данное исполнение включает штатные крепежи для установки в щит и развернутые внутрь щита клеммники с обратной стороны корпуса для удобства подключения (аналогично популярным контроллерам OMNI и Floboss S600, но в отличие от них имеет дополнительную крышку со стороны клеммников, что позволяет пломбировать область клеммного ввода).

ИВК АБАК+ К3 ИВК АБАК+ К3 в открытом состоянии ИВК АБАК+ К3 в рабочей среде

Компактное исполнение К4

ИВК АБАК+ К4 ИВК АБАК+ К4

  1. Исполнения для размещения во взрывоопасной зоне

Взрывозащищенное исполнение К5

Габариты: Ш550 x В1000 x Г460.

Вес до 150 кг в зависимости от комплектации.

Стандартное исполнение К1 с сенсорной панелью (дисплеем) во взрывозащищённом корпусе Exd.

Для работы с вычислителем устанавливается сенсорная панель, находящаяся за взрывобезопасным стеклом.

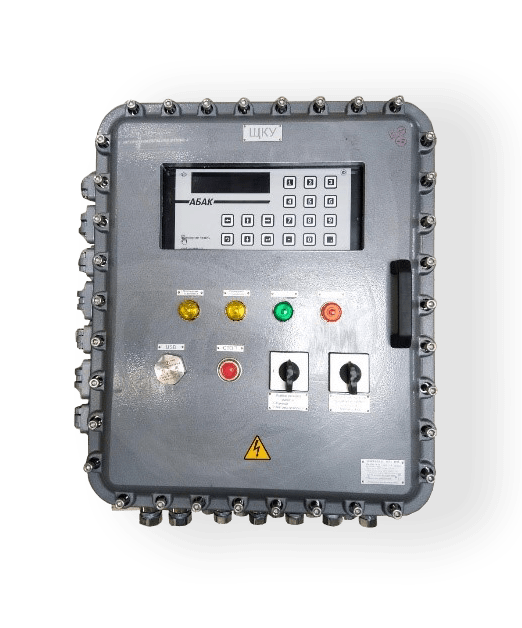

ИВК АБАК+ К5

Взрывозащищенное исполнение К6

Габариты: Ш714 x В595 x Г333.

Вес до 60 кг в зависимости от комплектации.

Стандартное исполнение К4 с сенсорной панелью (дисплеем) во взрывозащищённом корпусе Exd.

Для работы с вычислителем устанавливается сенсорная панель, находящаяся за взрывобезопасным стеклом.

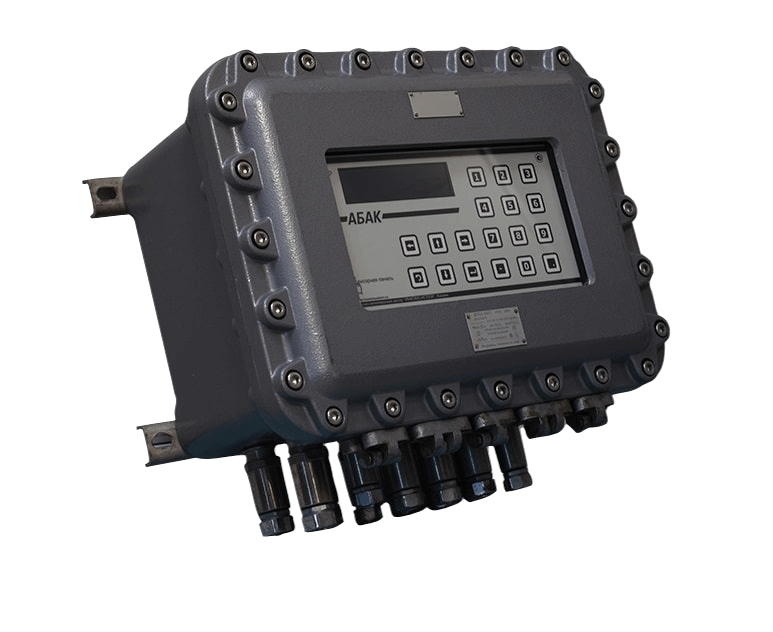

ИВК АБАК+ К6
  1. Портативные исполнения для проведения поверки и КМХ

Портативное исполнение К7

Габариты: Ш500 x В390 x Г235.

Вес 10 кг.

Переносное исполнение в кейсе для использования в составе поверочной установки с стандартным дисплеем.

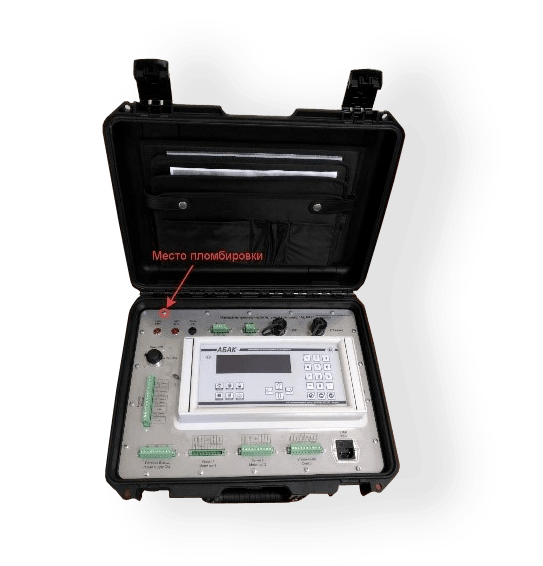

ИВК АБАК+ К7

Портативное исполнение К8

Габариты: Ш500 x В390 x Г235.

Вес 13кг.

Переносное исполнение в кейсе для использования в составе поверочной установки с сенсорным дисплеем.

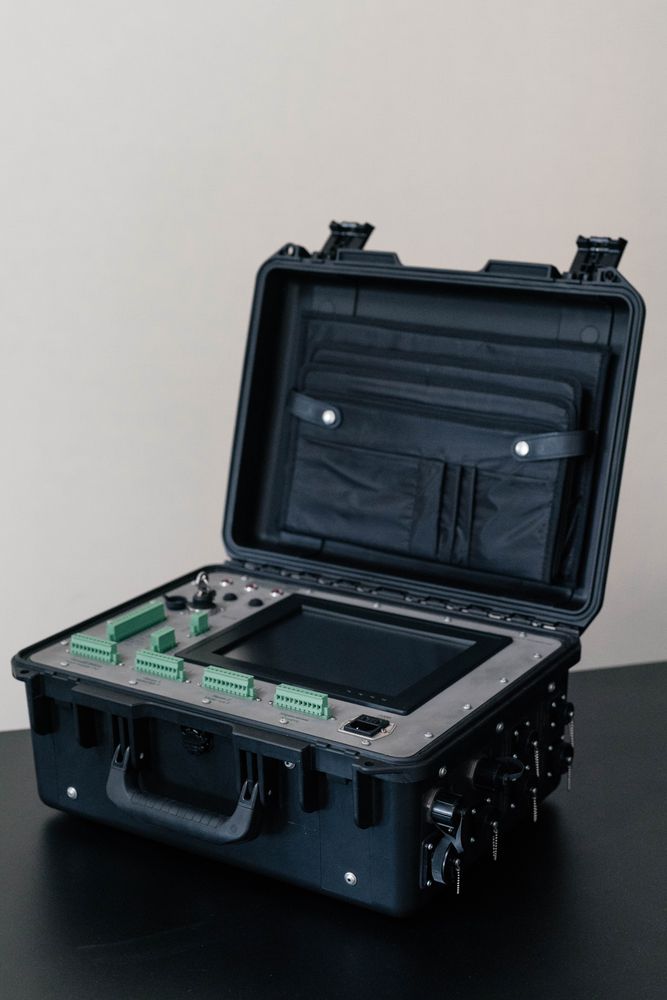

ИВК АБАК+ К8

Преимущества ИВК АБАК+

  • Более 12 лет на рынке, 1000+ внедрений
  • 100 000 часов наработка на отказ, 6 лет гарантии
  • Более 40 встроенных методик измерений
  • Диапазон работы от -40 °С до +70 °С, потребление от 4 Вт.
  • Готовое решение для резервирования вычислителей
  • Автоматическая поверка и КМХ с управлением и формированием отчетов по отечественным методикам
  • Собственное аттестованное ПО для формирования отчетов с поддержкой шаблонов
ИВК АБАК+ - Один вычислитель для всех применений!
